合眾智儲HSPUS是合眾匯能推出的簡單易用、高安全性、強適應性、模塊化設計的超級電容智能化儲能產品。
廣泛適用于能量回收利用、大功率設備啟動、電壓暫降治理、虛擬慣量支撐(構網型SVG)、有功功率補償以及電網調頻系統等場合。
智能:
自感知、自決策、自主運行;
易用:
接入、切出、投運、保護高度集成,使用便捷;
安全:
自帶保護系統、溫控、消防等系統;
模塊化:
積木化設計,方便搭建,容易擴展;
經濟:
超級電容系統集成成本降低50%;
合眾智儲HSPUS-產品演化

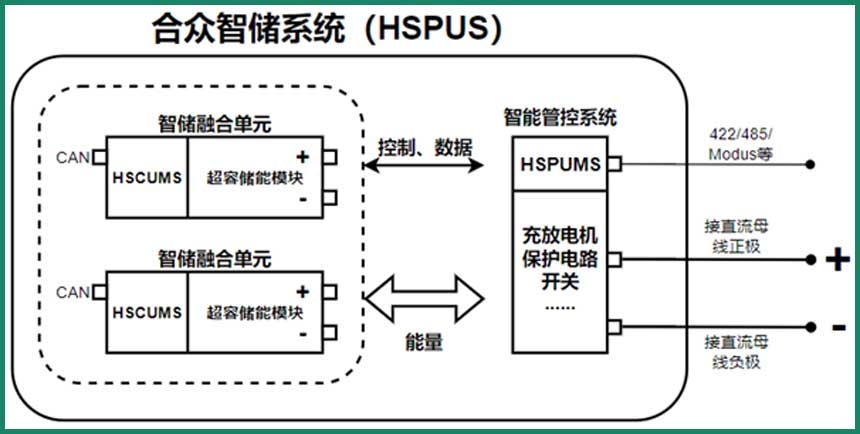

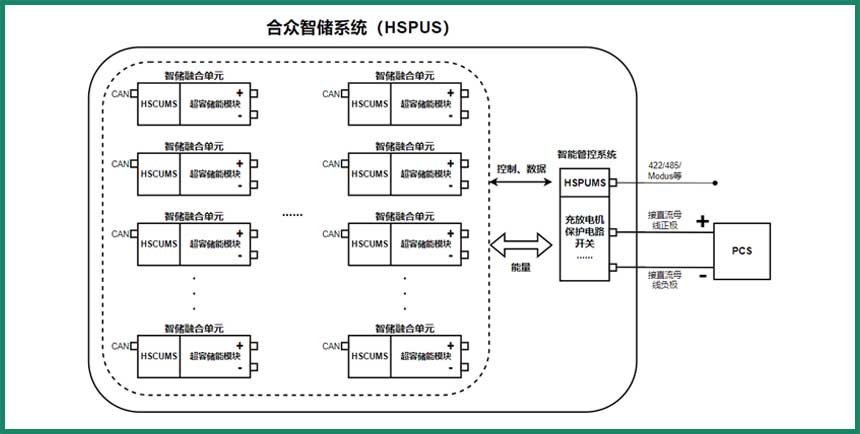

合眾智儲HSPUS-邏輯示意圖
合眾智儲HSPUS-功能介紹
01超容儲能模塊
?工作溫度范圍寬:-50℃~+70℃
?低溫性能好:低溫條件下性能無明顯衰減
?高功率密度
?低內阻、低發熱
?充放電效率高
?環保、免維護
※可提供工業級到航天級超容儲能模塊
02復合感知系統
?單體電壓、總電壓、單元電流、總電流等
?絕緣狀態、消防狀態等安全信息
?多點溫度狀態、開關狀態、線纜連接狀態等
?其他多個專用功能模塊的狀態
?母線電壓等外部信息
03超容單元管理系統(HSCUMS)
HSCUMS是合眾智儲單元的計算和控制中心,存儲有系統的配置數據和感知系統上報的動態數據,并進行實時邊緣計算,制定控制策略,并向保護系統、溫控系統、能量管理系統等發送指令。
04智能主動均衡系統
采用數字和模擬兩級主動式均衡保護,保證超容單體工作時的電壓相對一致性,確保整個智儲單元能夠保持最優的工作狀態。避免發生過壓損壞超容,防止安全事故的發生。主動均衡功能是合眾智儲的第一道安全屏障。
05智能電氣保護系統
5.1 電路虛接探測:
使用過程中產生的電路虛接是無法完全避免的、合眾智儲的主回路虛接探測功能,實時監測超級電容是否發生虛接問題。這是合眾匯能集多年超容應用技術經驗,結合模擬與數字技術開發出的先進實用技術。虛接探測是合眾智儲的第二道安全屏障。
5.2 絕緣監測及重要性:
合眾智儲的每個智儲單元都具備動態絕緣監測功能。
?保障人身安全 ?預防電氣事故 ?提高設備使用壽命。
5.3 主回路保護:
主回路保護分為兩級:數字保護和模擬保護。
主回路保護是合眾智儲的第四道安全屏障。
06智能溫控系統
智能溫控系統由溫感、風扇(或冷板)和控制單元組成。
07消防系統
合眾智儲單元采用環保的氣溶膠滅火裝置,高效、綠色、環保。這是合眾智儲的第六道安全屏障。
08人機交互界面
單元級界面上可以查看:單元內單體的電壓、電流、溫度、開關狀態等實時信息。
系統級界面上可以查看:系統的總電壓、電流、功率等實時信息;各個模組的實時信息;系統日志、告警信息;
可以執行:預充電、預放電、單元出列、入列。
09智能管控系統
9.1 能量管理:
合眾智儲能量管理系統根據獲得的信息以及應用的要求,可以控制智儲單元吸收/釋放多少能量。
9.2 自動化出入列:
合眾智儲利用數字化預充放電管理功能,可以實現自動化出入列。通過控制終端的出列功能,系統自動斷開目標智儲單元,自動執行預放電功能,能量釋放完成后,系統提示可以移除。新的智儲單元插入并檢測到已連接,通過控制終端的入列功能,系統自動執行預充電功能,充電完成后,系統閉合接觸器,智儲單元自動接入主回路。
9.3 數字化預充放電管理 :
合眾智儲的預充放電管理可以對整個智儲系統進行預充放電,也可以對單個智儲單元進行預充放電。充放電過程都已自動化、數字化、全程可監控、故障實時報警。
合眾智儲HSPUS-典型解決方案

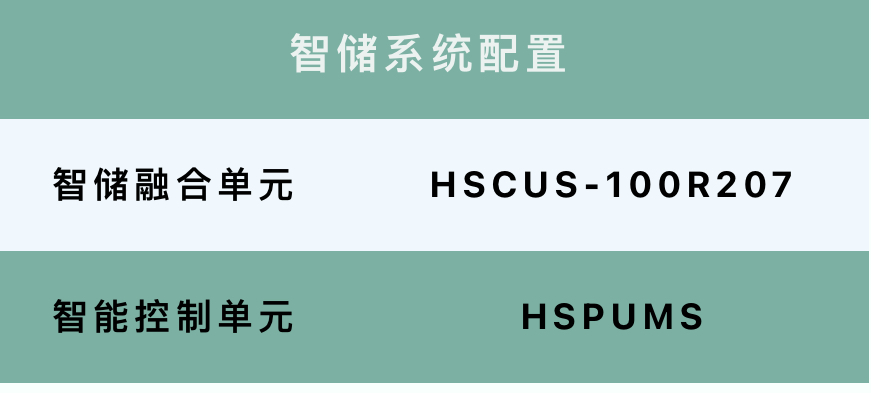

01.抽油機制動能量回收

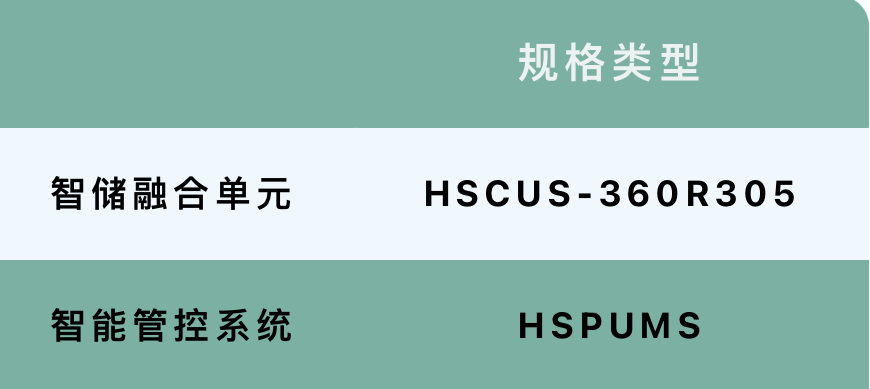

02.電網一二次調頻
合眾智儲HSPUS-優勢
易用性:
安裝簡單:
可直接連接直流母線,自動完成自檢、預充電、母線電壓跟蹤、合閘接入。
自動投切:
自動投切需要多個功能模塊協同工作。超容單元管理系統 HSCUMS根據母線電壓、超容儲能模塊電壓、開關狀態、實時告警信息、遠程指令等信息,控制充放電開關狀態,完成自動投切。
擴展便捷:
智儲單元采取積木化設計和快插接口,系統擴容簡單省力;系統軟件可遠程或本地升級,增加功能方便省心。
安全性優勢:
設備安全:
防塵、防水等級可達IP54、防風、防火、防震、防撞、 耐久性(防腐、防鹽霧)
電氣安全:
電路虛接探測
主回路兩級智能保護措施
實時動態絕緣監測
消防系統:
內置氣溶膠消防設施
合眾智儲HSPUS-應用案例

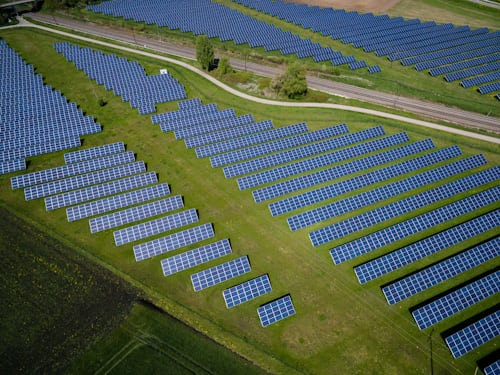

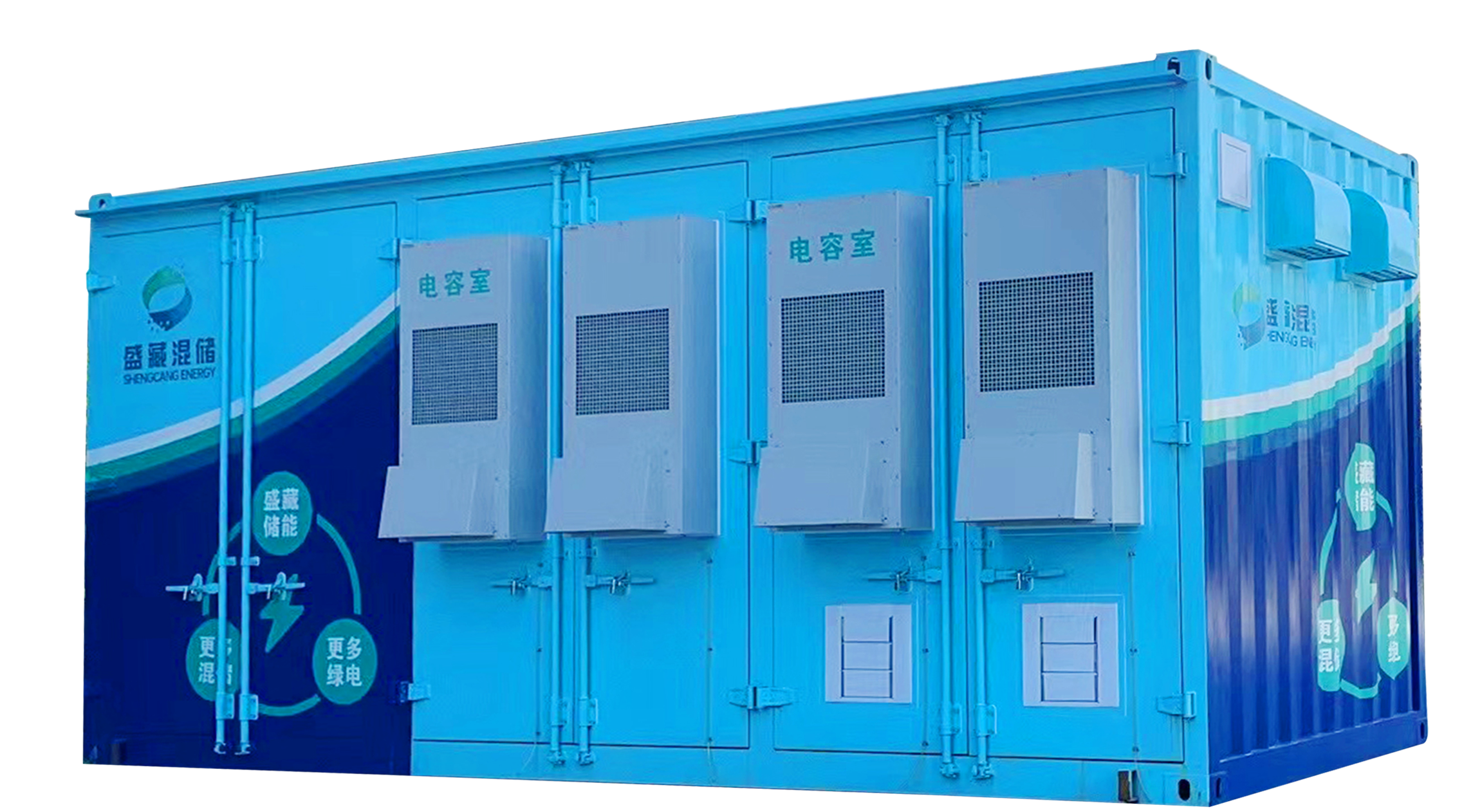

①新能源虛擬慣量支撐(構網SVG)
針對光伏、風電并網在慣量響應方面的缺失,可采用基于超級電容的合眾智儲作為短時儲能裝置以平抑風光并網帶來的功率波動。以風電系統為例,將超級電容并聯于直流母線,與雙向DC/DC變換器構成功率調節系統,當功率大于指定的輸出功率時,超級電容充電,當功率小于指定功率時,功率差值由儲能裝置補充,超級電容放電。超級電容能夠基于大功率特性為光伏、風電機組提供額外虛擬慣量,使其平滑輸出接入電網,減少新能源發電的隨機性、 間歇性、波動性給電網帶來的沖擊。

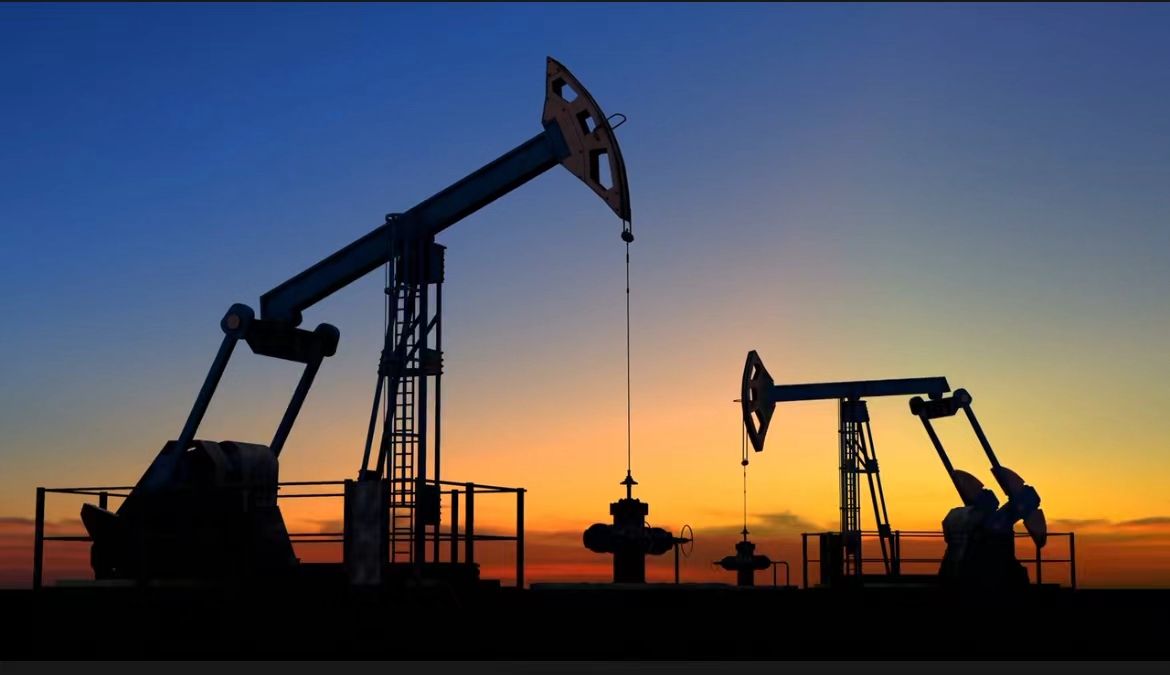

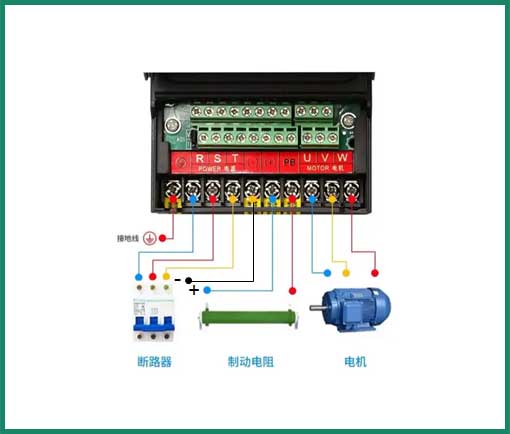

②抽油機制動能量回收
采用合眾智儲把再生發電能量儲存起來,在電機電動狀態時把能量釋放出來,可以實現制動能量的回收利用,提高了抽油機系統的整體運行效率,減少了能源浪費,降低了系統整體運行的風險。有研究表明,加裝合眾智儲后能降低能耗10%-20%;一臺15kW的發電機,1年可節約用電1.3-2.6萬度。再考慮電動機效率和礦井本地微電網的效率(或柴發效率),綜合節能效率甚至能達到30%。這就帶來了可觀的經濟效益,一般1-2年即可收回投資。

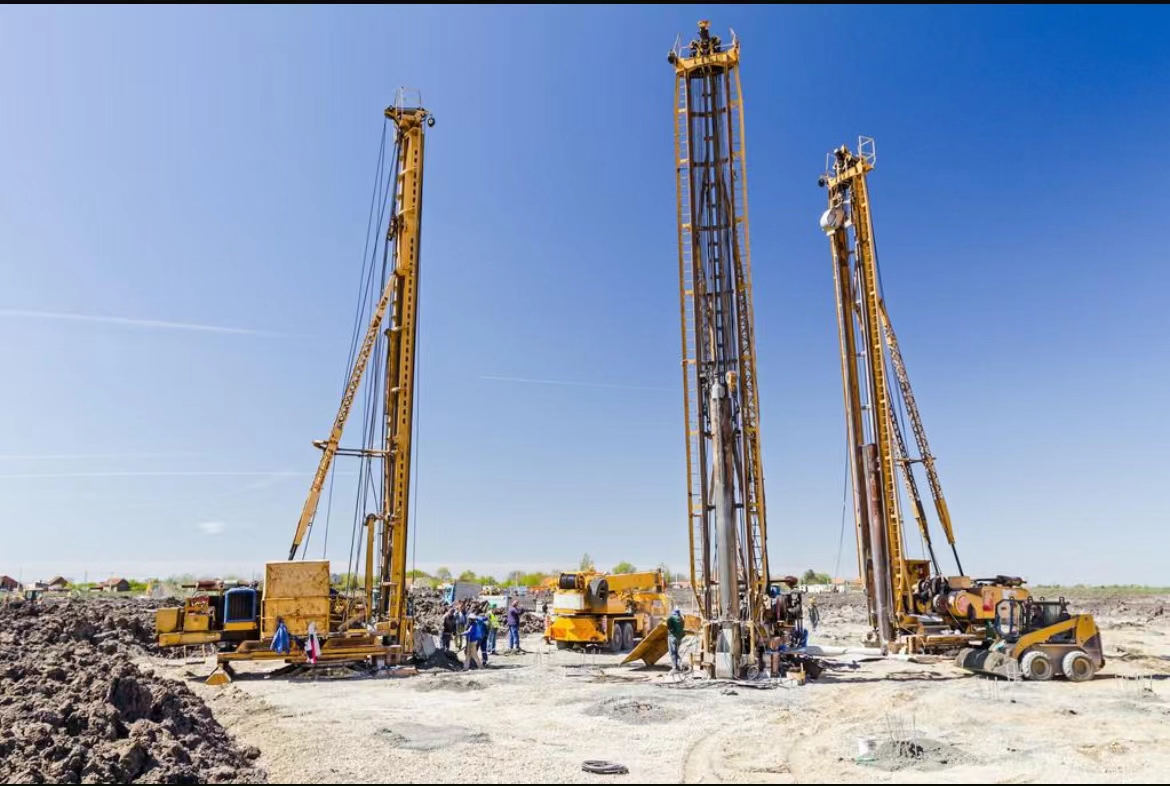

③鉆井機
采用合眾智儲,可以在鉆井機啟動時提供有功功率支撐,輔助柴油發電機出力,也可以在鉆機停止時, 吸收電網多余的能量。在大功率負荷沖擊電網時,起到穩定電網的作用,保護用電設備,防止跳閘事故。此外,鉆井機在下鉆過程中,也存在制動能量回收的問題,合眾智儲可以把制動能量收集起來,在電動機需要出力的時候輔助出力,起到節能減碳的作用。

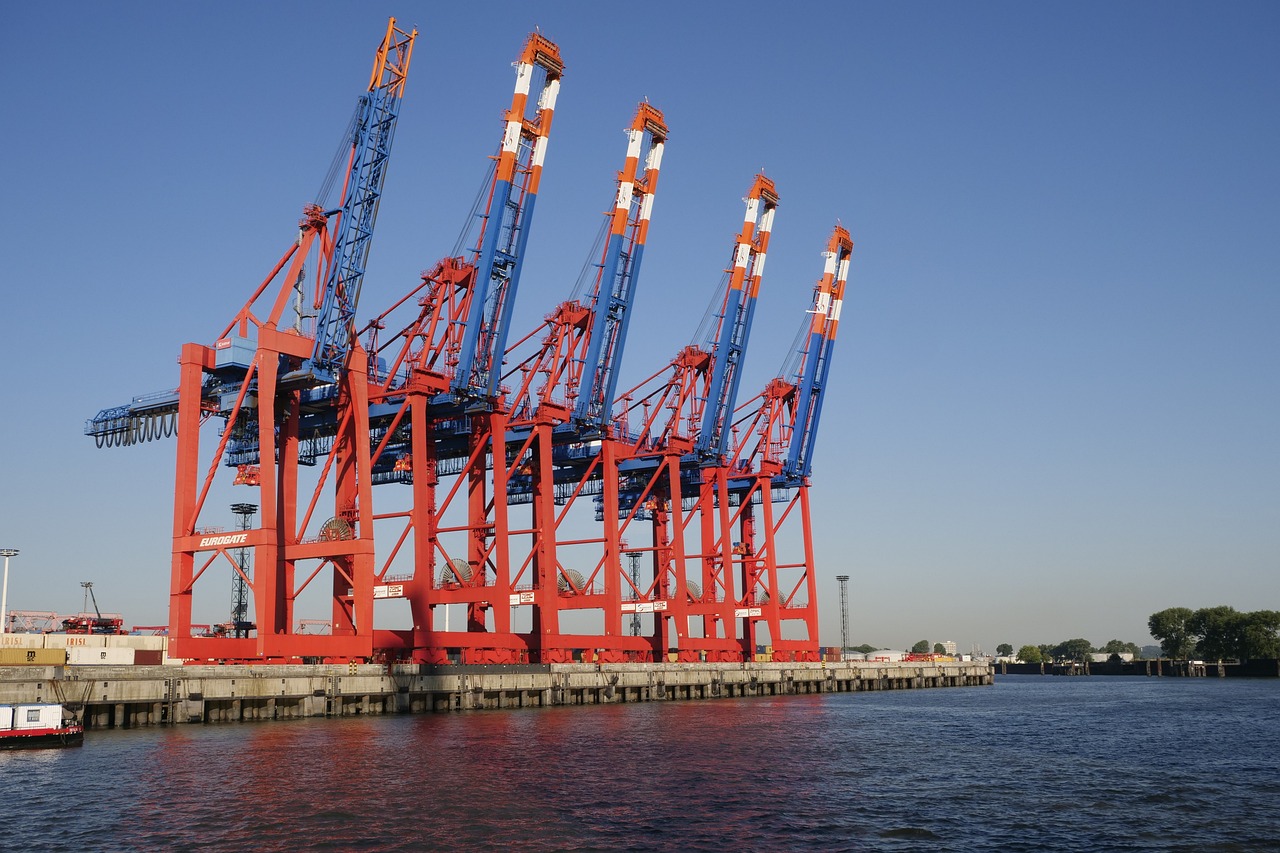

④港口設備
1、合眾智儲能將負載下降時重力勢能產生的電能回收存儲超容儲能單元中,并在負載上升階段將回收的能量釋放,輔助柴油機出力,驅動負載上升,減少能源浪費。據測算,節能效率超過30%;
2、合眾智儲系統能夠減緩發動機負載突然變化帶來的沖擊,并減少發動機磨損,因而增加發動機使用壽命;
3、合眾智儲系統改善了發電機的工況,降低污染氣體排放,并且可以減小噪聲,實現節能與環保;
⑤無人機電磁彈射
中大型無人機彈射啟動,基于超級電容的合眾智儲系統具有功率密度高、壽命長、安全性好,環境適應性強等特性,能夠滿足無人機等彈射裝置對高功率儲能電源的要求。

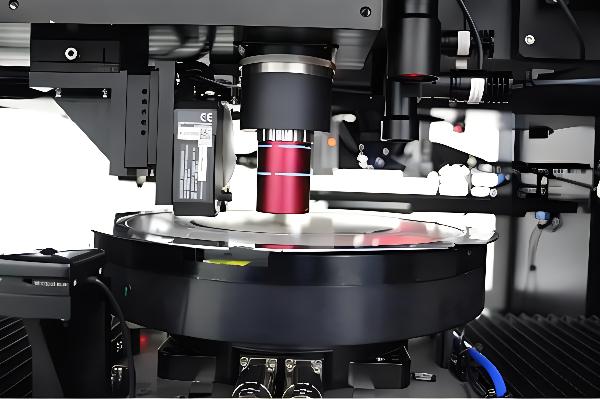

⑥精密設備穩定電壓抗電網波動
以半導體芯片行業為例,芯?制造業在國民經濟中起著舉?輕重的作?,其供配電系統穩定、可靠的運維不僅是其安全?產的基本保證,還關系到產品質量和?產的順利進?。由于整個芯??的能源動?最終都是通過電能來供給的,因此?次短暫的電壓暫降事件就有可能導致芯??的?產暫停、芯?報廢甚?設備損壞,進?給企業帶來巨?的經濟損失。由于電網電壓受戶外輸配電和特殊天氣等影響,電網電壓的暫態波動是不可避免的。采用基于超級電容的合眾智儲系統穩定終端設備電壓,可以有效的消除電壓暫降,維持設備供電穩定。
⑦醫療X光機瞬時電壓功率支撐
以X光機為例,X光機為典型的瞬時性負荷,工作時電壓可達幾十甚至上百千伏,變壓器原邊將增加60~70kW的瞬時負荷。采用基于超級電容的合眾智儲系統,可以有效的提供電壓和功率支撐,維持供電穩定。
⑧電網一二次調頻
合眾智儲應用于電網一、二次調頻的優勢:
?響應速度更快
?調節精度更高
?爬坡能力更強(調節速度更快)
?使用壽命更長
?調頻性能和收益更高
?工況適應性更強
